国产亚洲一区在线,亚洲天堂资源,亚洲色综合

硅膠產品Product Series

當前位置：主頁 > 硅膠產品 > 模具硅膠 > 模具硅膠

產品類別：模具硅膠

產品名稱：輪胎模具硅膠

產品詳情

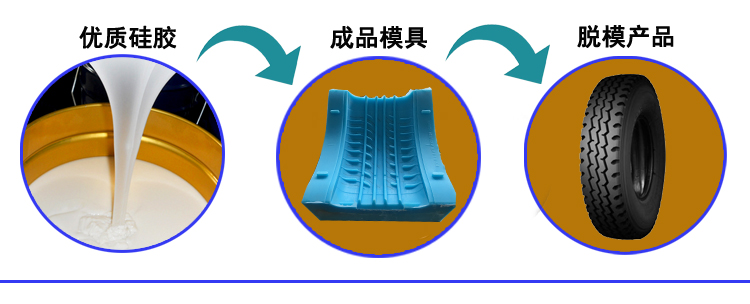

輪胎模具硅膠是一款室溫雙組份硫化硅橡膠，A組分硅膠，B組分固化劑，專業用于輪胎翻模、輪胎鋁膜模具制造及精密產品的模具制作。其分加成型和縮合型，前者硅膠與固化劑的比例為1:1，后者硅膠與固化劑的比例為100:2-3。考慮到生產成本的原因，一般采用縮合型的客戶比較多。

特點：

1.易排泡、易脫模、易灌注或涂刷；
2.交聯過程中不放出低分子，收縮率小；
3.撕裂強度高、拉力好，做出來的模具不變形；
4. 耐高溫，耐溫可達260℃；
5.翻模次數多，硅膠模具可重復使用，使用壽命更長久。
模具硅膠
操作方法
輪胎模具硅膠

1.準備工具：硬紙板、尺子、刀具、熱熔膠槍等；
2.處理好模種，把模種固定在木板上，均勻的涂上一層脫模劑；
3.切割相應的紙板將模種四周圍起來，用熱熔膠將紙板空隙密封，紙板與模種間要保留5mm左右的距離，并涂上脫模劑；
4.根據產品的大小按100:2-3的比例稱量硅膠配比混合攪拌均勻，然后放入抽真空機抽真空（抽真空到-0.1mpa即可）；
5.把抽完真空的硅膠倒入到模種內，等待硅膠完全固化后，把硅膠模具拆下來，用剪刀對硅膠模周邊進行修整。至此，整套流程結束，制作好的硅膠模具一般放24小時后可投入使用。

1.固化劑的添加量應視溫度而定，氣溫高則減少。固化劑若添加過量會影響模具質量，硅膠模具會變脆；固化劑添加少則會延長固化時間；
2.抽真空到-0.1mpa即可，抽真空時間不宜過長，防止硅膠在抽真空時發生交聯反應，使硅膠變的一塊一塊的，造成原料浪費；
3.硅膠模具制作完成后，保存在通風、陰涼、干燥的地方，24小時后在投入生產。
輪胎模具硅膠

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產品，柔軟性好、抗撕拉性好、適用的產品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產品、樹脂工藝品及輪胎模等。	很硬，類似運動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數表

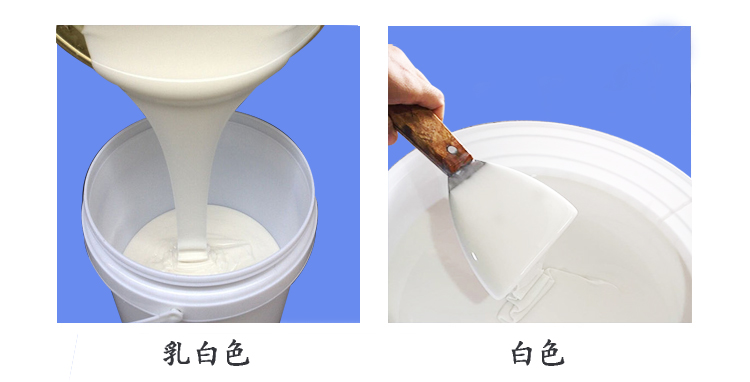

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時間（min)	30-50		30-40			30-50
硫化時間（h）	4-5		3-4			4-5
線收縮率（%）	0.3

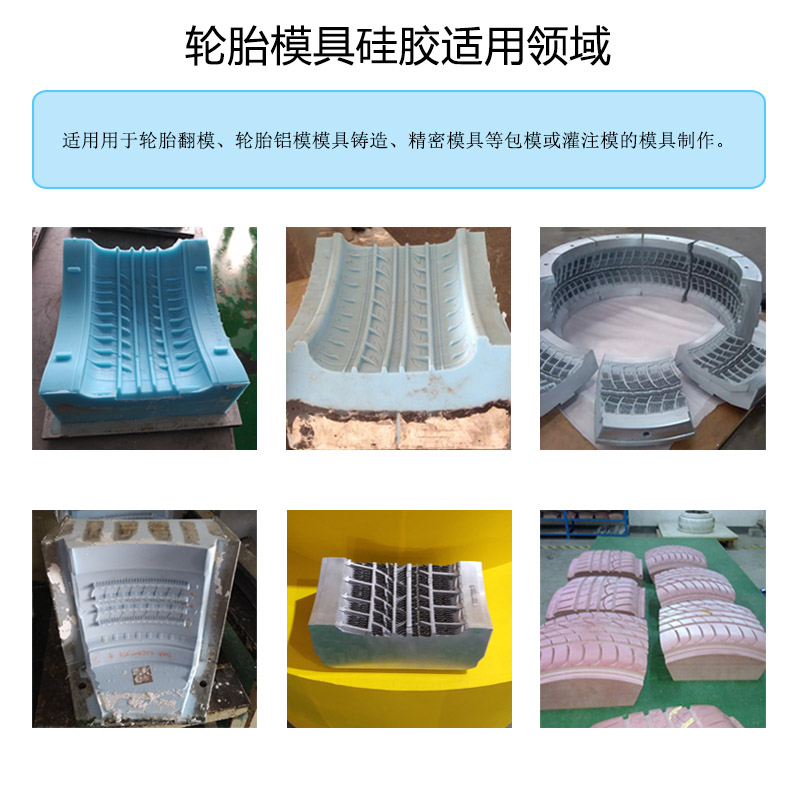

輪胎模具硅膠專業用于輪胎翻模、輪胎模具鑄造、精密模具等包膜或灌注模的模具制作。硅膠硬度可按客戶需求進行調整，根據操作工藝的不同，一般采用15-40度不等。

△硅膠產品一覽
模具硅膠產品食品級硅膠產品人體硅膠產品移印硅膠產品加成型硅膠產品縮合型硅膠產品電子灌封膠產品液槽膠產品手板模型設計專用硅膠產品注射成型硅膠產品發泡膠產品硅油產品硅膠模具成品油泥、縫合模塊

△硅膠產品案例
實拍硅膠產品案例

△硅膠產品資訊
宏圖硅膠廠家新聞硅膠行業新聞硅膠產品技術問答

相關產品

張先生
曹先生
網站
公眾號

-->
